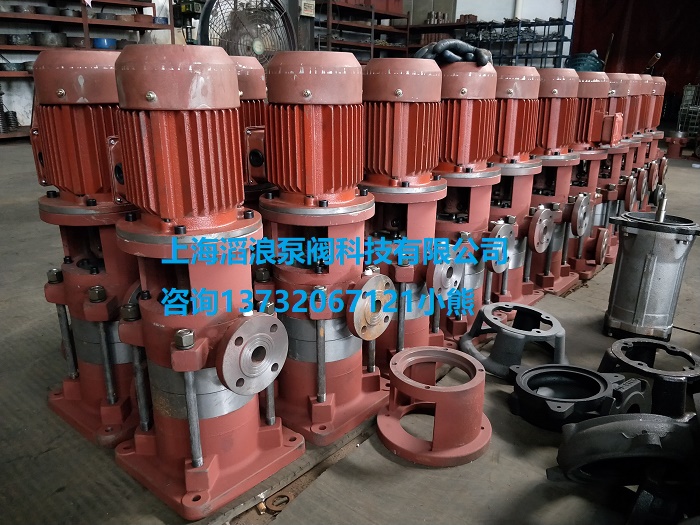

LG型高層建筑給水泵的裝配和拆卸
�。ㄒ唬┎考M裝
1、將密封環合軸瓦裝在泵座上，分別用緊固定螺釘固定。
2、將扣環裝在中段上，并用緊固螺釘固定。
3、將導葉套裝在導葉上，并用螺釘將后導葉固定在后段上。
4、將平衡鼓套壓進后段上，并用螺釘將后導葉固定在后段上。
5、在填料室內裝好填料，并用雙頭螺栓將填料壓蓋固定在填料體上，（25LG、32LG和40LG泵還需要再填料室底部裝入水封環）。
6、將軸承裝在軸上，并用螺母和止退墊圈緊固。然后將裝有毛氈圈的軸承盒裝在軸承上，注意在軸承盒內和軸承上注入適量鈣基黃油，再把擋水圈紙墊和軸套丙套在軸上，并在軸上嵌入平衡鼓用鍵。
LG型高層建筑給水泵總裝
1、將軸穿過填料室。使軸承盒靠在與之配合的端面上，然后裝上裝有毛氈圈的軸承壓蓋，并用螺栓將軸承盒和軸承壓蓋固定在支座上。
2、將電機座裝在支座上，并用螺栓固定。
3、將軸、支座和電機組裝的部件倒置過來，使電機座在下，軸的下端朝上。
4、將O型密封圈裝在支座上，并將平衡鼓裝在軸上（25LG、32LG和40LG不裝O型密封圈和平衡鼓）。
5、在軸上嵌入末級葉輪用健、并依次裝一件末級葉輪和軸套乙。
6、將裝有O形密封圈的中段穿進泵軸裝在后段上，然后裝上導葉。
7、重復5、6順序，一直將首級中段和首級導葉裝好。
8、將首級葉輪用健嵌入軸上，然后將首級葉輪和首級軸套乙依次套在軸上。
9、將軸套甲用健嵌入軸上，并裝入上軸套甲，然后用兩件圓螺母固定緊。
10、將O形密封圈嵌入泵座，并裝上四件拉緊螺栓，然后將泵座裝在首級中段上，注意四根拉緊螺栓要通過支座上的四孔。
11、用螺母緊固四個拉緊螺栓。
12、將泵再倒過來，把泵聯軸器用健固定在軸上，然后將裝有電機聯軸器的電機用螺栓固定在電機座上。
13、裝好回水管路，各零部件以及各部位的四方羅塞和油杯等。泵的拆卸按上述相反的步驟進行。
