| 變頻水泵控制柜結構特點原理及選型說明 |
| 發布時間：2019-5-9 |
變頻水泵控制柜系統通過測到的管道壓力，經變頻器系統內置的PID調節器運算，調節輸出頻率，然后實現管網的恒壓供水。變頻器的頻率超限信號（一般可作為管網壓力極限信號）可適時通知PLC的進行變頻泵切換。為防止水錘現象的產生，泵的開關將聯動其出口閥門。
變頻水泵控制柜結構及原理
變頻水泵控制柜工作原理如下:
各類直接從市政管網進水的水池（箱）。如：各類建筑的地面蓄水池的進水，地面鍋爐的冷水補水，地面空調系統冷卻水循環水池的補水，地面熱水循環水池的補水，消防和噴淋專用地面蓄水池的進水.智能變頻恒壓供水節能控制柜,變頻供水節能控制柜假設整個系統由四臺水泵，一臺變頻器，一臺PLC的和的PID和一個壓力變送器及若干輔助部件構成。各部分功能如下：安裝于供水管道上的壓力變送器將管網壓力轉換成1-5伏的電信號;變頻調速器用于調節水泵轉速以調節流量;PLC的用于邏輯切換。 本文轉載上海滔浪泵閥變頻水泵更多詳情http://www.americanroyalstore.com/咨詢小熊
此外，上述系統還配備了外圍輔助電路，以保障自動控制系統出現故障時可通過人工調節方式維持系統運行，保證連續生產。
變頻恒壓供水控制柜的制作和定制可以咨詢珠三角工控網。
變頻水泵控制柜特點
根據水池（箱）內水位的高低自動控制電磁閥（或電動閥）的啟閉，以控制水箱(池)的進水并使水池（箱）自動保持一定水量供用戶使用。
變頻水泵控制柜選型說明

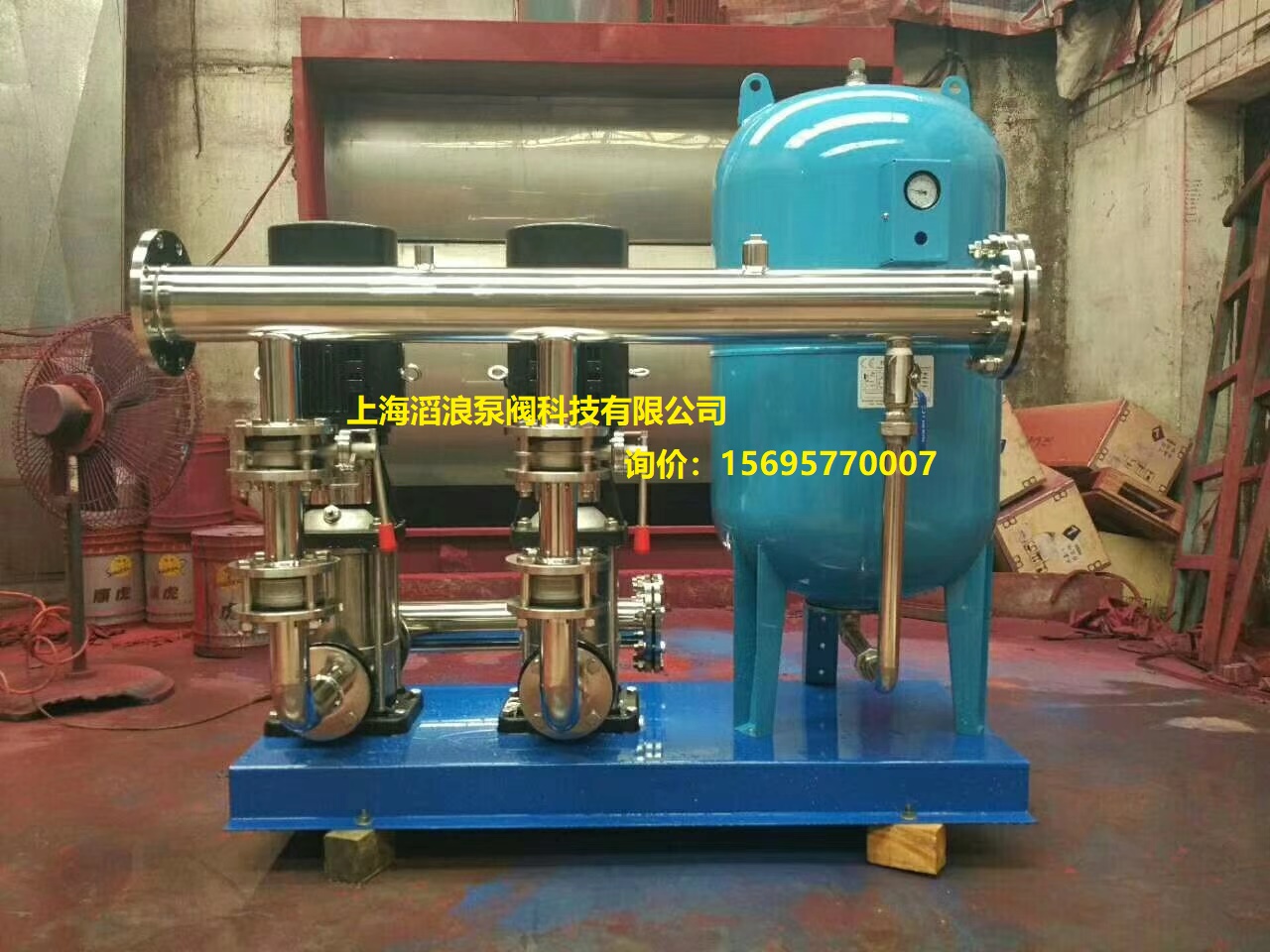

變頻水泵控制柜主要由變頻控制箱，壓力傳感器，水泵等組成。變頻控制柜由斷路器，變頻器，接觸器，中間繼電器，PLC的等組成。
變頻水泵控制柜系統選用原則
水泵揚程應大于實際供水高度。
水泵流量總和應大于實際最大供水量。
變頻水泵控制柜選型：
用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。
變頻水泵控制柜應用范圍：
1、各類型自來水系統，井用潛水電泵恒壓供水系統。
2、高層建筑及住宅小區的生活用水；
3、工礦企業用水，對生產流程要求恒壓變量的供水系統，如循環冷卻用水、空調制冷、鍋爐采暖系統的穩壓供水、游泳池循環用水；
4、油田管道、油庫、泵站、油港恒壓輸油系統及其它輸液系統；
5、農村自來水、農業排灌和建設施工用水、園林噴灑、水景和音樂噴泉系統。
結論
一個質量較高的變頻控制箱，從設計，工藝，制作制造，運輸，包裝，是實際要求較高的產品，要求各個環節質量保障，才能作出較高質量和水平的控制柜。
