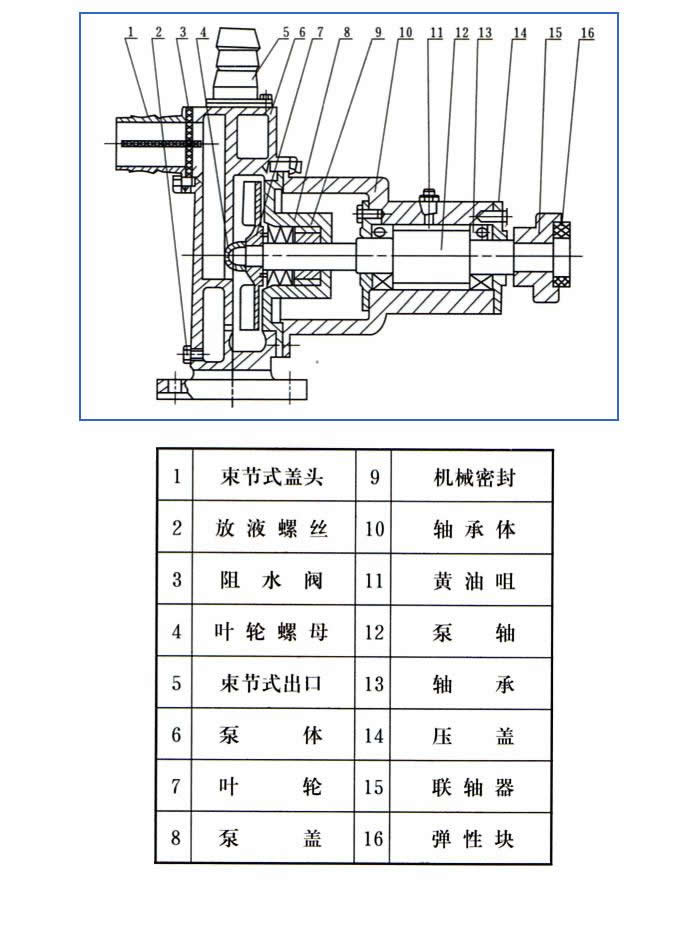

JMZ不銹鋼自吸酒泵、自吸化工泵結構結構特點：
該不銹鋼自吸泵采用機械密封組裝，安裝防爆，長年不漏，適合輸送-35～+120℃的各種酒精、飲料、乳品、藥劑、汽油、溶劑油、糖漿等。
本泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動是不需引灌等特點。該泵更換3～4個零件后便可用于輸送濃漿、酸、堿、鹽等液體。
JMZ不銹鋼自吸酒泵、自吸化工泵結構安裝與拆裝：
1、泵可按"泵外形安裝尺寸表"進行打基礎和確定底腳螺栓位巧。但是較好等泵運到現聲后按底座尺寸進行施工。
2、自吸式磁力泵裝于基礎上，可用墊鐵調整機組水平，用水平儀檢查還將和電機軸的水平、要重新檢查和調整泵軸心和電機軸心的同心度，用刀口平尺和塞尺檢和聯軸器外圓、上、下、左、右的差數均不得超過0.15毫米。兩聯軸器端面間偏差不超過0.2毫米。
3、不應用泵承受管路重量，管路得量應有管路支撐設備承受。
4、按裝結束應用手轉動聯軸器看是否輕松靈活，有無卡滯現象。
拆裝
1 、擰下軸承體與泵體連接的四個螺絲，同時將機械密封和泵蓋松開。
2、擰開葉輪嫘母（右旋）取下葉輪、鍵和泵蓋，再將機械密封從泵蓋中取下。
3、用拉子拉下聯軸器然后拆下鍵，軸承端蓋，較后將軸和軸承拆開。
4、泵的裝配順序按上述相反進行。
5、吸泵的進口束節重裝時，請注意阻水閥應向正面，以便與阻水閥正面貼合保證自吸效果（見右下圖）。

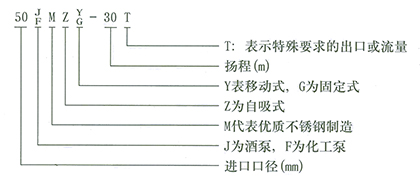

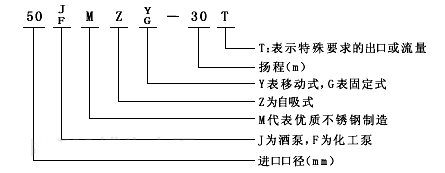

JMZ不銹鋼自吸酒泵、自吸化工泵結構型號說明：
|
名稱
|
輸送酒類、飲料、汽油、乳品
型號
|
主要性能參數
|
輸送酸、堿、濃漿及高溫液體的
型號
|
配套 功率
(KW)
|
|
進口
|
出口
|
流量(m3／h)
|
揚程(H)
|
吸程
|
轉速(r／min)
|
|
自 吸泵
|
25JMZ-22
|
25
|
25
|
3
|
22
|
5
|
2900
|
25FMZ-22
|
1.1
|
|
25JMZ-30
|
25
|
25
|
3
|
30
|
6
|
2900
|
25FMZ-30
|
1.5
|
|
40JMZ-22
|
40
|
25
|
6
|
22
|
5
|
2900
|
40FMZ-22
|
1.5
|
|
40JMZ-30
|
40
|
25
|
6
|
30
|
6
|
2900
|
40FMZ-30
|
2.2
|
|
40JMZ-40
|
40
|
25
|
6
|
40
|
6
|
2900
|
40FMZ-40
|
3
|
|
50JMZ-22
|
50
|
40
|
12
|
22
|
5
|
2900
|
50FMZ-22
|
2.2
|
|
50JMZ-30T
|
50
|
50
|
20
|
30
|
6
|
2900
|
50FMZ-30
|
4
|
|
50JMZ-40
|
50
|
40
|
12
|
40
|
6
|
2900
|
50FMZ-40
|
4
|
|
65JMZ-22
|
65
|
50
|
24
|
22
|
5
|
2900
|
65FMZ-22
|
4
|
|
65JMZ-30T
|
65
|
65
|
30
|
30
|
6
|
2900
|
65FMZ-30T
|
5.5
|
|
80JMZ-22
|
80
|
65
|
48
|
22
|
5
|
2900
|
80FMZ-22
|
5.5
|
|
80JMZ-30
|
80
|
65
|
48
|
30
|
5
|
2900
|
80FMZ-30
|
7.5
|
|
100JMZ-22
|
100
|
80
|
80
|
22
|
5
|
2900
|
100FMZ-22
|
11
|
|
100JMZ-30
|
100
|
80
|
100
|
30
|
5
|
2900
|
100FMZ-30
|
15
|
|
150JMZ-22
|
150
|
125
|
160
|
22
|
5
|
2900
|
150FMZ-22
|
15
|
|
150JMZ-30
|
150
|
125
|
160
|
30
|
5
|
2900
|
150FMZ-30
|
22
|
|
200JMZ-22
|
200
|
150
|
200
|
22
|
5
|
1450
|
200FMZ-22
|
18.5
|
|
200JMZ-30
|
200
|
150
|
200
|
30
|
5
|
1450
|
200FMZ-30
|
30
|
JMZ不銹鋼自吸酒泵、自吸化工泵結構機械密封安裝：
1 、更換機械密封時，應注意規格，型號都要與原來的相符。
2、在安裝機械密封過程中，應保持清潔， 不許敲打密封原件.以防損傷和破壞。
3 、裝大小密封閥和動靜環時表面應涂上一層清潔的機油和透明油。
4、將靜環和大膠圈裝入泵蓋，然后一起裝上軸上（注意：動環銷必須對準葉輪的傳動孔）。
5、 將彈資座、彈簧，推壞組成-體.以彈簧座面為作力點，將其推上主軸，其推力以彈簧壓縮 2-4mm后在軸上滑動為宜。如彈簧尚未壓，即可滑動，則表示動環與主軸配合偏松,摩擦力偏小,如彈簧縮6mm以上，動壞和密封圈仍不能在軸上滑動，則說 明配合偏緊.應以檢查機械密封是否與原來的相符合。
