自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵概述
ZW型自吸式無堵塞排污泵，是本司根據ZX型自吸離心泵及QW型潛水排污泵的結構及性能，借鑒國外同類產品之優點，研制而成的集自吸及排污于一身的泵種。既可象一般清水自吸泵那樣不需安裝底閥，不需灌引水，又可抽吸含有大顆粒固體直徑為出口口徑的60%和纖維長度為葉輪直徑1.5倍的污物、沉淀物、廢礦雜質、糞便處理及一切工程污水物和膠質液體，完全減輕人力的勞動強度，而且安裝使用方便，極少維修，性能達到國際水平，具有應用市場和發展前景。
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵適用范圍
適用于化工、石油、制藥、采礦、造紙、纖維、漿料、紡織、食品、電廠及市政排污工程、公共設施排污、河塘養殖等行業。
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵優點
1、排污能力強：特殊的葉輪防堵設計，確保了泵高效且無堵塞。
2、高效節能：采用優越水力模型，效率比一般自吸泵高3～5%。
3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸時間更短。
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵技術參數
流量：5-800m3/h；
揚程：12-60m；
電機功率：2.2-55KW；
轉速：1450-2900r/min；
口徑：φ25-φ300；
介質溫度：≤100℃；
自吸高度：4.5-6.0m。

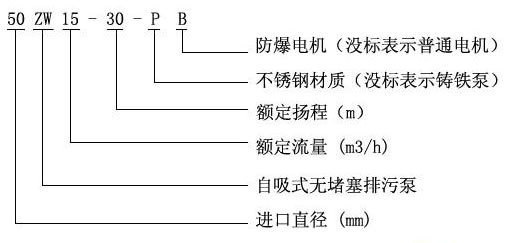

自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵型號意義
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵性能參數
|
型 號
|
口徑
|
流量
(m3/h)
|
揚程
(m)
|
功率
(kw)
|
轉速
(r/min)
|
自吸時間
(min/5m)
|
效率
(%)
|
汽蝕余量
(m)
|
揚程
使用范圍
|
重量
(kg)
|
|
進口
|
出口
|
|
25ZW8-15
|
25
|
25
|
8
|
15
|
1.5
|
2900
|
3
|
45
|
2.0
|
10-15
|
100
|
|
25ZW8-30
|
25
|
25
|
8
|
30
|
3
|
2900
|
3
|
45
|
2.0
|
24-30
|
120
|
|
32ZW5-20
|
32
|
32
|
5
|
20
|
2.2
|
2900
|
3
|
45
|
2.5
|
15-20
|
100
|
|
32ZW10-20
|
32
|
32
|
10
|
20
|
2.2
|
2900
|
3
|
45
|
2.5
|
15-20
|
100
|
|
32ZW9-30
|
32
|
32
|
9
|
30
|
3
|
2900
|
3
|
48
|
2.5
|
24-30
|
120
|
|
40ZW10-20
|
40
|
40
|
10
|
30
|
2.2
|
2900
|
3
|
45
|
2.5
|
15-20
|
100
|
|
40ZW20-15
|
40
|
40
|
20
|
15
|
2.2
|
2900
|
3
|
45
|
2.5
|
10-18
|
100
|
|
40ZW15-30
|
40
|
40
|
15
|
30
|
3
|
2900
|
3
|
48
|
2.5
|
24-30
|
120
|
|
50ZW10-20
|
50
|
50
|
10
|
20
|
2.2
|
2900
|
3
|
45
|
2.5
|
15-20
|
100
|
|
50ZW20-12
|
50
|
50
|
20
|
12
|
2.2
|
2900
|
3
|
45
|
2.5
|
10-18
|
100
|
|
50ZW18-20
|
50
|
50
|
18
|
20
|
3
|
2900
|
3
|
45
|
2.5
|
18-22
|
120
|
|
50ZW15-30
|
50
|
50
|
15
|
30
|
3
|
2900
|
3
|
48
|
2.5
|
24-30
|
120
|
|
50ZW20-35
|
50
|
50
|
20
|
35
|
5.5
|
2900
|
3
|
48
|
2.5
|
25-35
|
150
|
|
50ZW25-30
|
50
|
50
|
25
|
30
|
5.5
|
2900
|
3
|
48
|
2.5
|
25-30
|
150
|
|
50ZW20-40
|
50
|
50
|
20
|
40
|
7.5
|
2900
|
3
|
48
|
2.5
|
32-40
|
200
|
|
50ZW20-50
|
50
|
50
|
20
|
50
|
11
|
2900
|
3
|
48
|
2.5
|
40-50
|
250
|
|
65ZW30-18
|
65
|
65
|
30
|
18
|
4
|
2900
|
3
|
45
|
2.5
|
13-18
|
160
|
|
65ZW30-18
|
65
|
65
|
30
|
18
|
4
|
1450
|
3
|
45
|
2.5
|
13-18
|
200
|
|
65ZW25-30
|
65
|
65
|
25
|
30
|
5.5
|
2900
|
3
|
50
|
3.0
|
25-30
|
200
|
|
65ZW25-40
|
65
|
65
|
25
|
40
|
7.5
|
2900
|
3
|
50
|
3.0
|
32-40
|
200
|
|
65ZW40-25
|
65
|
65
|
40
|
25
|
7.5
|
2900
|
3
|
50
|
3.0
|
20-25
|
200
|
|
65ZW50-30
|
65
|
65
|
50
|
30
|
7.5
|
2900
|
3
|
50
|
3.0
|
25-30
|
200
|
|
65ZW65-25
|
65
|
65
|
65
|
25
|
7.5
|
2900
|
3
|
52
|
3.0
|
20-25
|
200
|
|
65ZW25-50
|
65
|
65
|
25
|
50
|
11
|
2900
|
3
|
53
|
3.0
|
40-50
|
280
|
|
80ZW40-16
|
80
|
65
|
40
|
16
|
4
|
2900
|
3
|
50
|
3.0
|
13-18
|
180
|
|
80ZW40-16
|
80
|
65
|
40
|
16
|
4
|
1450
|
3
|
50
|
3.0
|
13-18
|
200
|
|
80ZW50-20
|
80
|
65
|
50
|
20
|
5.5
|
1450
|
3
|
50
|
3.0
|
13-20
|
240
|
|
80ZW40-25
|
80
|
65
|
40
|
25
|
7.5
|
2900
|
2
|
50
|
3.0
|
20-25
|
200
|
|
80ZW25-40
|
80
|
65
|
25
|
40
|
7.5
|
2900
|
2
|
50
|
3.0
|
32-40
|
200
|
|
80ZW65-25
|
80
|
65
|
65
|
25
|
7.5
|
2900
|
2
|
52
|
3.0
|
20-25
|
240
|
|
80ZW80-20
|
80
|
65
|
80
|
20
|
7.5
|
1450
|
3
|
52
|
3.0
|
10-20
|
240
|
|
80ZW80-35
|
80
|
65
|
80
|
35
|
15
|
2900
|
3
|
45
|
3.0
|
30-35
|
285
|
|
80ZW40-50
|
80
|
65
|
40
|
50
|
18.5
|
2900
|
2
|
50
|
3.0
|
40-50
|
293
|
|
80ZW50-60
|
80
|
65
|
50
|
60
|
22
|
2900
|
3
|
55
|
3.0
|
48-60
|
326
|
|
100ZW100-15
|
100
|
80
|
100
|
15
|
7.5
|
1450
|
3
|
50
|
4.0
|
10-15
|
300
|
|
100ZW80-20
|
100
|
80
|
80
|
20
|
7.5
|
1450
|
3
|
53
|
4.0
|
10-20
|
300
|
|
100ZW100-20
|
100
|
80
|
100
|
20
|
11
|
1450
|
3
|
53
|
4.0
|
12-20
|
340
|
|
100ZW100-30
|
100
|
80
|
100
|
30
|
22
|
2900
|
2
|
53
|
4.0
|
25-30
|
510
|
|
100ZW80-45
|
100
|
80
|
80
|
45
|
30
|
2900
|
2
|
55
|
4.0
|
35-45
|
560
|
|
100ZW80-60
|
100
|
80
|
80
|
60
|
45
|
2900
|
2
|
53
|
4.0
|
50-60
|
585
|
|
125ZW120-20
|
125
|
125
|
120
|
20
|
15
|
1450
|
2
|
55
|
4.0
|
8-15
|
500
|
|
150ZW180-14
|
150
|
125
|
180
|
14
|
15
|
1450
|
3.5
|
60
|
5.0
|
8-14
|
500
|
|
150ZW150-20
|
150
|
125
|
150
|
20
|
15
|
1450
|
3.5
|
60
|
5.0
|
8-15
|
500
|
|
150ZW200-15
|
150
|
125
|
200
|
15
|
18.5
|
1450
|
3.5
|
60
|
5.0
|
8-15
|
550
|
|
150ZW200-20
|
150
|
125
|
200
|
20
|
22
|
1450
|
3
|
60
|
5.0
|
10-20
|
570
|
|
150ZW180-20
|
150
|
125
|
180
|
20
|
22
|
1450
|
3
|
60
|
5.0
|
10-20
|
570
|
|
150ZW160-30
|
150
|
125
|
160
|
30
|
30
|
1450
|
3
|
65
|
5.0
|
20-30
|
680
|
|
150ZW180-30
|
150
|
125
|
180
|
30
|
37
|
1450
|
3
|
65
|
5.0
|
20-30
|
700
|
|
150ZW180-38
|
150
|
125
|
180
|
38
|
55
|
1450
|
3.5
|
45
|
5.0
|
30-38
|
800
|
|
150ZW150-45
|
150
|
125
|
150
|
45
|
55
|
1450
|
3.5
|
45
|
5.0
|
35-45
|
800
|
|
200ZW280-14
|
200
|
150
|
280
|
14
|
22
|
1450
|
3
|
65
|
5.0
|
8-14
|
820
|
|
200ZW280-20
|
200
|
150
|
280
|
20
|
37
|
1450
|
3
|
62
|
5.0
|
10-20
|
910
|
|
200ZW300-20
|
200
|
150
|
300
|
20
|
45
|
1450
|
3
|
59
|
5.0
|
15-25
|
948
|
|
200ZW280-28
|
200
|
150
|
280
|
28
|
55
|
1450
|
3
|
55
|
4.8
|
18-28
|
1090
|
|
250ZW420-20
|
250
|
200
|
420
|
20
|
55
|
1450
|
2.5
|
61
|
6.0
|
12-20
|
1150
|
|
300ZW800-14
|
300
|
250
|
800
|
14
|
55
|
1450
|
2.5
|
65
|
6.0
|
8-14
|
1400
|
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵結構示意圖：
|
1
|
進口接管
|
9
|
葉 輪
|
|
2
|
進口法蘭
|
10
|
械密封
|
|
3
|
進口閥座
|
11
|
擋 水 圈
|
|
4
|
加水閥門
|
12
|
承 座
|
|
5
|
出口接管
|
13
|
泵 軸
|
|
6
|
泵 體
|
14
|
軸 承 蓋
|
|
7
|
氣液分離管
|
15
|
底 蓋 板
|
|
8
|
后 蓋
|
16
|
螺 栓
|
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵安裝示意圖：
|
1
|
泵
|
|
2
|
壓力表
|
|
3
|
出口垂管
|
|
4
|
吸入硬喉管
|
|
5
|
彎頭
|
|
6
|
流量控制閥
|
|
7
|
出口管路
|
|
8
|
加液螺塞
|
|
9
|
真空泵
|
ZW無堵塞自吸排污泵安裝好壞對泵的運行和壽命有較大影響，所以必須仔細進行。（規范的泵管路安裝見示意圖）
1、ZW型無堵塞自吸排污泵吸入口的安裝高度盡量不要超過5米，應特別注意吸入管路的密封性，以免漏氣而影響泵的自吸能力和正常運行。
2、ZW型無堵塞自吸排污泵的出口處應先裝上一段垂管(一般為0.4～1米)和壓力表，然后再安裝出口流量控制閥門及其他管路。
3、要合理配置泵進、出口管路的長度和管徑，減少不必要的沿程水頭損失。(可參考直管摩擦損失簡表進行估算)
4、長距離輸送時應選用較大管徑。泵的管路應有自己的支架，泵體本身不允許承受管路的負荷。
5、排出管路如裝逆止閥應裝在出口流量控制閥門外面。
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵安裝尺寸圖：
|
型 號
|
L
|
L1
|
L2
|
L3
|
L4
|
A
|
F
|
B1
|
B2
|
H
|
Hl
|
H2
|
n3
|
n-d
|
|
25-8-15
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
32-5-20
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
32-10-20
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
32-9-30
|
890
|
740
|
140
|
445
|
230
|
220
|
510
|
310
|
360
|
205
|
345
|
540
|
24
|
4-φl6
|
|
40-10-20
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
3lO
|
500
|
24
|
4-φl6
|
|
40-20-5
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
40-15-30
|
890
|
740
|
140
|
445
|
230
|
220
|
510
|
310
|
360
|
205
|
345
|
540
|
24
|
4-φl6
|
|
50-10-20
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
50-20-12
|
800
|
640
|
115
|
400
|
220
|
210
|
450
|
250
|
300
|
190
|
310
|
500
|
24
|
4-φl6
|
|
50-15-30
|
890
|
740
|
140
|
445
|
230
|
220
|
510
|
310
|
360
|
205
|
345
|
540
|
24
|
4-φl6
|
|
50-20-35
|
1130
|
840
|
135
|
570
|
315
|
350
|
650
|
350
|
410
|
240
|
430
|
630
|
25
|
4-φl8
|
|
65-30-18
|
1120
|
770
|
125
|
520
|
370
|
390
|
720
|
350
|
410
|
250
|
445
|
705
|
25
|
4-φl8
|
|
65-25-30
|
1130
|
840
|
135
|
570
|
315
|
360
|
660
|
350
|
410
|
240
|
430
|
640
|
25
|
4-φl8
|
|
65-25-40
|
1130
|
840
|
135
|
570
|
315
|
360
|
660
|
350
|
410
|
240
|
430
|
640
|
25
|
4-φl8
|
|
65-40-25
|
1130
|
840
|
135
|
570
|
315
|
360
|
660
|
350
|
410
|
240
|
430
|
640
|
25
|
4-φl8
|
|
65-65-25
|
1190
|
840
|
135
|
570
|
380
|
390
|
720
|
350
|
410
|
255
|
465
|
705
|
25
|
4-φl8
|
|
80-40-16
|
1120
|
770
|
125
|
520
|
370
|
390
|
720
|
350
|
410
|
250
|
445
|
705
|
25
|
4-φl8
|
|
80-40-25
|
1190
|
840
|
135
|
570
|
380
|
390
|
720
|
350
|
410
|
255
|
465
|
705
|
25
|
4-φl8
|
|
80-25-40
|
1190
|
840
|
135
|
570
|
380
|
390
|
720
|
350
|
410
|
255
|
465
|
705
|
25
|
4-φl8
|
|
80-65-25
|
1190
|
840
|
135
|
570
|
380
|
390
|
720
|
350
|
410
|
255
|
465
|
705
|
25
|
4-φl8
|
|
80m80-35
|
1325
|
1050
|
170
|
705
|
350
|
390
|
720
|
450
|
500
|
270
|
465
|
725
|
25
|
4-φ23
|
|
80-40-50
|
1370
|
1050
|
170
|
705
|
350
|
390
|
720
|
450
|
500
|
270
|
465
|
725
|
25
|
4-φ23
|
|
80-50-60
|
1390
|
1050
|
170
|
705
|
350
|
390
|
720
|
450
|
500
|
270
|
465
|
725
|
25
|
4-φ23
|
|
100-80-20
|
1350
|
1010
|
170
|
630
|
450
|
430
|
825
|
430
|
480
|
300
|
580
|
820
|
28
|
4-φ18
|
|
100-100-15
|
1350
|
1010
|
170
|
630
|
450
|
430
|
825
|
430
|
480
|
300
|
580
|
820
|
28
|
4-φ18
|
|
100-100-20
|
1420
|
1035
|
200
|
630
|
450
|
430
|
825
|
450
|
500
|
300
|
580
|
820
|
25
|
4-φ23
|
|
100-100-30
|
1520
|
1050
|
170
|
705
|
450
|
430
|
825
|
450
|
500
|
300
|
580
|
820
|
25
|
4-φ23
|
|
100-80-45
|
1620
|
1180
|
210
|
785
|
450
|
430
|
825
|
500
|
550
|
325
|
600
|
840
|
28
|
4-φ23
|
|
100-80-60
|
1620
|
1180
|
210
|
785
|
450
|
430
|
825
|
500
|
550
|
325
|
600
|
840
|
28
|
4-φ23
|
|
100-80-80
|
1670
|
1250
|
210
|
785
|
450
|
430
|
825
|
500
|
550
|
325
|
600
|
840
|
28
|
4-φ23
|
|
125-120-20
|
1650
|
1260
|
255
|
750
|
610
|
560
|
990
|
450
|
500
|
325
|
625
|
910
|
30
|
4-φ23
|
|
150-180-14
|
1650
|
1260
|
255
|
750
|
610
|
560
|
990
|
450
|
500
|
325
|
625
|
910
|
30
|
4-φ23
|
|
150-180-20
|
1710
|
1260
|
255
|
750
|
610
|
560
|
990
|
450
|
500
|
325
|
625
|
910
|
30
|
4-φ23
|
|
150-180-30
|
1820
|
1350
|
275
|
800
|
630
|
560
|
990
|
520
|
565
|
350
|
650
|
930
|
30
|
4-φ23
|
|
150-180-38
|
1930
|
1450
|
300
|
850
|
655
|
560
|
990
|
580
|
660
|
350
|
650
|
930
|
30
|
4-φ23
|
|
200-280-14
|
1920
|
1440
|
300
|
840
|
800
|
720
|
1205
|
520
|
565
|
365
|
680
|
1030
|
30
|
4-φ23
|
|
200-280-20
|
2035
|
1440
|
300
|
840
|
800
|
720
|
1205
|
520
|
565
|
365
|
680
|
1030
|
30
|
4-φ23
|
|
200-300-25
|
2060
|
1440
|
300
|
840
|
800
|
720
|
1205
|
520
|
565
|
365
|
680
|
1030
|
30
|
4-φ23
|
|
200-280-28
|
2145
|
1540
|
300
|
940
|
800
|
720
|
1205
|
580
|
660
|
385
|
700
|
1050
|
30
|
4-φ23
|
|
250-420-20
|
2180
|
1600
|
300
|
1000
|
800
|
800
|
1330
|
610
|
680
|
430
|
800
|
1200
|
30
|
4-φ23
|
|
300-800-14
|
2580
|
1880
|
300
|
1280
|
800
|
1030
|
1500
|
610
|
680
|
530
|
900
|
1350
|
30
|
4-φ23
|
更多參考資料http://www.americanroyalstore.com/
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵起動前的準備與運行：
1、檢查泵底座、軸承器、軸承座等連接部位的堅固件有否松動？如有松動應固緊。
2、用手轉動聯軸器是否有卡逞或異聲等現象？
3、打開泵上方的加水閥門，加入儲液水不少于泵體容積的三分之二，關閉閥門。以后開機不需再灌引水。
4、接上電源試轉一下，人電機端看，為順時針轉向。（嚴禁反轉）
5、開機工作，觀摩泵運行是否正常？若有異�，F(xiàn)象，應找出原因，加以排除。
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵使用注意事項：
1.吸入管路越短越好，較長不超過10M。
2.此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。
3.自吸泵較好次使用，仍需將泵腔灌滿水。
4.常規運行3000小時后，需對水泵進行拆檢保養，必要時更換不宜再用的易損件。
5.此泵可定做直聯式，同心度高，穩定性增強，亦更為經濟，不過維修稍嫌麻煩。
6.環境溫度≤45℃，介質溫度≤60℃。
7.介質PH值鑄鐵泵為6～9，不銹鋼自吸泵為1～14。
8.通過顆粒較大直徑為自吸泵口徑的60%，纖維長度為口徑的5倍。
9.介質中雜質總重量不超過介質總重量的15%，介質比重不超過1240千克/立方米。
自吸泵,ZW自吸式排污泵,臥式自吸泵,不銹鋼自吸泵,單級自吸泵故障與排除：
|
故 障
|
原 因
|
排除方法
|
|
泵不出水
|
1、泵體內未加儲液或儲液不足
2、吸入管路漏氣
3、電壓過低
4、吸程太高或及吸入管路太長
5、機械密封泄漏過大
|
1、加足
2、消除管路漏氣現象
3、調整電壓
4、降低吸程或縮短管路
5、修理或更換
|
|
泵出水不足
|
1、因使用不當，葉輪流道或吸入管路被堵塞
2、葉輪磨損嚴重
3、功率不足轉速太低
|
1、消除堵塞物
2、更換葉輪
3、調整至額定轉速
|
|
泵噪音、振動過大
|
1、底腳不穩
2、軸承磨損嚴重
3、泵與電機主軸不同軸
|
1、加固
2、更換軸承
3、調整同軸度
|
|
軸承溫度過高
|
1、潤滑指變質或干燥
2、軸承損壞
|
1、更換潤滑脂
2、更換
|
|
泵泄漏
|
1、聯接螺栓松動
2、密封件磨損
|
1、固緊
2、更換
|
(滔浪泵閥專業生產銷售ZW自吸無堵塞排污泵)
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員

|
