排污泵,GW立式管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵安裝簡述：
GW型管道式排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面。該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動�！�
排污泵,GW立式管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵安裝應用：
①企業單位廢水排放�！ �
②城市污水處理廠排放系統�！ �
③地鐵、地下室、人防系統排水站�！ �
④醫院、賓館、高層建筑污水排放。
⑤住宅區的污水排水站�！ �
⑥市政工程，建筑工地中稀泥漿的排放�！ �
⑦自來水廠的給水裝置�！ �
⑧養殖場污水排放及農村農田灌溉。
⑨勘探礦山及水處理設備配套。
⑩代替肩挑人擔，吸送河泥。
排污泵,GW立式管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵適用范圍
GW系列無堵塞管道式排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。
排污泵,GW立式管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵使用條件
A、泵的使用環境溫度≤40℃，濕度≤95%；海拔高度≤1000米。
B、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。
C、鑄鐵材質的使用范圍這PH5～9。
D、不銹鋼材質可使用一般腐蝕性介質。
E、使用環境海拔高度不超過1000米，超過以上條件時，應在訂貨時提出，以便為您提供更可靠的產品。
注：用戶如有特殊的溫度，介質等要求，請?jiān)谟嗀洉r(shí)注明輸送介質的詳細情況，以便本單位提供更為可靠之產品。
排污泵,GW立式管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵結構特點
1、采用雙葉片葉輪結構，大大提高了污物的通過能力
2、機械密封采用新型磨檫副，并長期處入油室內運行；
3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換；
4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便；
5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑；
6、能夠在設計范圍內使用，而保證電機不會過載；
7、該泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支；

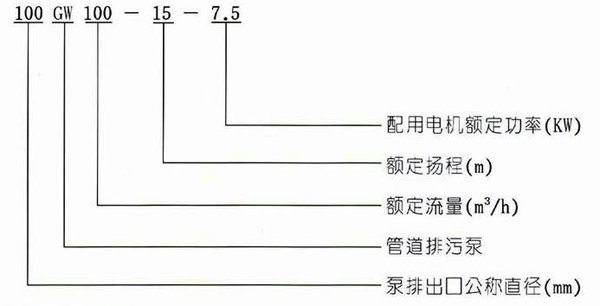

排污泵,GW管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵型號意義
排污泵,GW立式管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵性能參數表
|
口徑
mm
|
型號
|
流量
m3/h
|
揚程
m
|
轉速
r/min
|
功率
kw
|
|
25
|
25GW6-10-0.75
|
6
|
10
|
2900
|
0.75
|
|
25GW6-15-1.1
|
6
|
15
|
2900
|
1.1
|
|
32
|
32GW8-12-0.75
|
8
|
12
|
2900
|
0.75
|
|
32GW12-15-1.5
|
12
|
15
|
2900
|
1.1
|
|
40
|
40GW10-10-0.75
|
10
|
10
|
2900
|
0.75
|
|
40GW8-15-1.1
|
8
|
15
|
2900
|
1.1
|
|
40GW12-15-1.5
|
12
|
15
|
2900
|
1.5
|
|
40GW15-20-2.2
|
15
|
20
|
2900
|
2.2
|
|
50
|
50GW20-7-0.75
|
20
|
7
|
2900
|
0.75
|
|
50GW10-10-0.75
|
10
|
10
|
2900
|
0.75
|
|
50GW10-12-1.1
|
10
|
12
|
2900
|
1.1
|
|
50GW25-10-1.5
|
25
|
10
|
2900
|
1.5
|
|
50GW20-15-1.5
|
20
|
15
|
2900
|
1.5
|
|
50GW15-15-1.5
|
15
|
15
|
2900
|
1.5
|
|
50GW15-20-2.2
|
15
|
20
|
2900
|
2.2
|
|
50GW15-18-2.2
|
15
|
18
|
2900
|
2.2
|
|
50GW15-25-2.2
|
15
|
25
|
2900
|
2.2
|
|
50GW27-15-2.2
|
27
|
15
|
2900
|
2.2
|
|
50GW30-14-2.2
|
30
|
14
|
2900
|
2.2
|
|
50GW42-9-2.2
|
42
|
9
|
2900
|
2.2
|
|
50GW30-10-2.2
|
30
|
10
|
2900
|
2.2
|
|
50GW20-22-3
|
20
|
22
|
2900
|
3
|
|
50GW25-18-3
|
25
|
18
|
2900
|
3
|
|
50GW15-30-3
|
15
|
30
|
2900
|
3
|
|
50GW25-20-4
|
25
|
20
|
2900
|
4
|
|
50GW40-15-4
|
40
|
15
|
2900
|
4
|
|
50GW20-30-5.5
|
20
|
30
|
2900
|
5.5
|
|
50GW20-40-7.5
|
20
|
40
|
2900
|
7.5
|
|
50GW25-35-7.5
|
25
|
35
|
2900
|
7.5
|
|
50GW30-40-7.5
|
30
|
40
|
2900
|
7.5
|
|
65
|
65GW25-10-1.5
|
25
|
10
|
2900
|
1.5
|
|
65GW35-7-2.2
|
35
|
7
|
2900
|
2.2
|
|
65GW30-10-2.2
|
30
|
10
|
290
|
2.2
|
|
65GW25-15-2.2
|
25
|
15
|
2900
|
2.2
|
|
65GW37-13-3
|
37
|
13
|
2900
|
3
|
|
65GW30-22-4
|
30
|
22
|
2900
|
4
|
|
65GW40-15-4
|
40
|
15
|
2900
|
4
|
|
65GW25-30-5.5
|
25
|
30
|
2900
|
5.5
|
|
65GW32-25-5.5
|
32
|
25
|
2900
|
5.5
|
|
65GW40-30-7.5
|
40
|
30
|
2900
|
7.5
|
|
65GW30-40-7.5
|
30
|
40
|
2900
|
7.5
|
|
65GW30-45-11
|
30
|
45
|
2900
|
11
|
|
65GW35-50-15
|
35
|
50
|
2900
|
15
|
|
65GW35-60-18.5
|
35
|
60
|
2900
|
18.5
|
|
80
|
80GW40-7-2.2
|
40
|
7
|
2900/1450
|
2.2
|
|
80GW43-13-3
|
43
|
13
|
2900
|
3
|
|
80GW40-15-4
|
40
|
15
|
2900
|
4
|
|
80GW50-20-5.5
|
50
|
20
|
2900
|
5.5
|
|
80
|
80GW40-25-5.5
|
40
|
25
|
2900
|
5.5
|
|
80GW30-30-5.5
|
30
|
30
|
2900
|
5.5
|
|
80GW65-25-7.5
|
65
|
25
|
2900
|
7.5
|
|
80GW50-20-7.5
|
50
|
20
|
2900
|
7.5
|
|
80GW30-40-7.5
|
30
|
40
|
2900
|
7.5
|
|
100
|
100GW85-10-4
|
85
|
10
|
1450/2900
|
4
|
|
100GW50-20-5
|
50
|
20
|
1450/2900
|
5.5
|
|
100GW65-15-5.5
|
65
|
15
|
1450/2900
|
5.5
|
|
100GW100-10-7.5
|
100
|
10
|
1450/2900
|
7.5
|
|
100GW85-15-7.5
|
85
|
15
|
1450/2900
|
7.5
|
|
100GW80-20-7.5
|
80
|
20
|
1450/2900
|
7.5
|
|
100GW100-15-7.5
|
100
|
15
|
1450/2900
|
7.5
|
|
100GW100-25-11
|
100
|
25
|
1450/2900
|
11
|
|
100GW100-30-15
|
100
|
30
|
1450/2900
|
15
|
|
100GW100-35-18.5
|
100
|
35
|
1450/2900
|
18.5
|
|
150
|
150GW145-9-7.5
|
145
|
9
|
1450
|
7.5
|
|
150GW110-15-7.5
|
110
|
15
|
1450
|
7.5
|
|
150GW200-7-11
|
200
|
7
|
1450
|
11
|
|
150GW200-10-15
|
200
|
10
|
1450
|
15
|
|
150GW180-20-18.5
|
180
|
20
|
1450
|
18.5
|
|
150GW180-25-22
|
180
|
25
|
1450
|
22
|
|
150GW200-20-22
|
200
|
20
|
1450
|
22
|
|
150GW240-20-30
|
240
|
20
|
1450
|
30
|
|
150GW200-25-30
|
200
|
25
|
1450
|
30
|
|
150GW150-35-37
|
150
|
35
|
1450
|
37
|
|
200
|
200GW300-7-11
|
300
|
7
|
980
|
11
|
|
200GW250-11-15
|
250
|
11
|
1450
|
15
|
|
200GW250-15-18.5
|
250
|
15
|
1450
|
18.5
|
|
200GW400-10-22
|
400
|
10
|
1450
|
22
|
|
200GW300-15-22
|
300
|
15
|
1450
|
22
|
|
200GW400-13-30
|
400
|
13
|
1450
|
30
|
|
200GW400-18-37
|
400
|
18
|
1450
|
37
|
|
200GW400-20-45
|
400
|
20
|
1450
|
45
|
|
200GW400-25-55
|
400
|
25
|
1450
|
55
|
|
250
|
250GW600-9-30
|
600
|
9
|
980
|
30
|
|
250GW600-12-37
|
600
|
12
|
980
|
37
|
|
250GW600-15-45
|
600
|
15
|
1450
|
45
|
|
250GW600-20-55
|
600
|
20
|
1450
|
55
|
|
250GW600-25-75
|
600
|
25
|
1450
|
75
|
|
300
|
300GW800-12-45
|
800
|
12
|
1450
|
45
|
|
300GW800-15-55
|
800
|
15
|
1450
|
55
|
|
300GW800-20-75
|
800
|
20
|
1450
|
75
|
|
300GW950-20-90
|
950
|
20
|
1450
|
90
|
|
300GW1000-25-110
|
1000
|
25
|
1450
|
110
|
|
350
|
350GW950-14-55
|
950
|
14
|
980
|
55
|
|
350GW1260-12-75
|
1260
|
12
|
980
|
75
|
|
350GW1450-14-90
|
1450
|
14
|
980
|
90
|
|
350GW1200-20-110
|
1200
|
20
|
980
|
110
|
排污泵,GW立式管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵安裝使用注意事項
1．GW管道泵使用前應仔細檢查緊固件是否松動或脫落，滎在運輸、存放、安裝過程中有無變形或損話。
2．GW管道泵起動后，旋轉方向從進水口看為逆時針蝽動，如果電泵反蝽，只需將電纜線中的任何二相線對調一下接線位置即可。
3．GW管道泵不得將電泵長期處于低揚程狀態下運行(一般情況下使用揚程不得低于額定揚程的60％)，最好能控制在建議使用揚程范圍以內，以防水泵因超載而燒壞電機。
4．GW管道泵不應在汽蝕工況下運行，以提高泵的使用壽命，嚴禁水泵缺液運行，否則極易燒損機械密封件。
5．GW排污泵的零件為鑄鐵制成時，在冬季露天安裝時，應注意防止擊破，溫度特別低時，應加以保溫。
排污泵,GW立式管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵安裝常見故障及排除方法:
|
故障現象
|
原因分析
|
排除方法
|
|
流量五足 或不出烈
|
1．葉輪旋轉錯誤 2．閥門是否打開和完好 3.管道葉輪被堵 4．萄程過高 5．抽送介質密屢較大 6．密封圈損壞
|
1．洞整葉輪旋轉方向 2．檢查、維修、排除 3．清理雜物 4．改采或降低揚程 5．用水沖磕醒低敢度 6．更擦
|
|
運行不穩定
|
1．葉輪不平衡 2．軸承損壞
|
1．送制造廠更換或按正 2．更換
|
|
泵不能啟動
|
1．缺相 2．口一輪卡住 3．定子繞組燒壞
|
1．檢查電器及電路，進行修復 2．排除雜物 4．修理、更攮繞組
|
|
電流過大
|
1．工怍電壓低 2．管道、Ⅱ_輪被堵 3．抽途介質的密度或粘塞較高 4．使用揚程過低
|
1．稠整工作電壓 2．清理管道、葉輪堵物 3．改變密度或粘度 4．減少流量，提高揚程
|
|
壓力不足
|
1．機械密封損壞或泄?jié)M 2．電纜線破損 3．密封硒蘑損或損壞
|
1．更換 2．更換 3．更換
|
排污泵,GW立式管道排污泵,立式管道排污泵,便拆式管道排污泵,管道排污泵安裝安裝說明:
1．GW排污泵和管路應有各自支承件，不得將管路重量作用于泵上。
2．GW排污泵的排出管路如裝逆止閥應裝在間閥的外面。
3．管道式排污泵的為了維修方便和便用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一
只壓力表以保證泵在額定揚程和流量范圍內運行，確保泵的正常運行，提高水泵的使用壽命。
4．管道式排污泵安裝泵時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
5．管道式排污泵當輸途高溫液體時為了不使泵承受管路的熱變形，泵座的底腳螺栓不應固定，當管路系統
在熱脹冷縮時，使泵能與管路一起移動。
6．GW型管道式排污泵進出口連接法蘭按684216-84標準設計，管路法蘭應配以相同規定。
7．GW型管道式排污泵安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，否則應將泵拆開檢查維修。
8．GW型管道式排污泵安裝前應檢查水泵和電機的緊固情況和有無損傷。
一、請?zhí)峁┮韵略敿?xì)數據：
①管道式排污泵的產品名稱與型號
②管道式排污泵的口徑
③管道式排污泵的揚程
④管道式排污泵的流量
⑤管道式排污泵的電機功率（KW）
⑥潛水排污泵的轉速（r/min）
⑦管道式排污泵的電壓〔V〕
⑧管道式排污泵的吸程
⑨管道式排污泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的管道式排污泵的產品型號，請按管道式排污泵型號直接向上海滔浪泵閥科技有限公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們滔浪泵閥的技術專家為您選型確認。
(滔浪泵閥專業生產銷售GW立式管道排污泵)
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員

|
