D型臥式多級離心泵概述
D型臥式多級泵具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體。也可以通過改變泵過流部件材質、密封形式和增加冷卻系統用于輸送熱水、油類、腐蝕性或含磨粒的介質。產品執行JB/T1051-93《多級清水離心泵型式與基本參數》標準。滔浪泵閥臥式多級泵全部采用計算機設計和優化處理，公司擁有自己技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

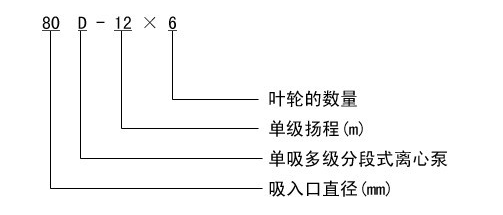

D型臥式多級泵型號意義

D（DG） 46 - 50×12

D – 分段式給水離心泵(D型臥式多級泵)

G – 鍋爐泵

46 – 設計流量 (m3/h)

50 – 單級揚程 (m)

12 – 級數

D型臥式多級離心泵用途
D型臥式多級泵主要用于工業和城市給排水、高層建筑增壓供水，園林噴灌、消防增壓、遠距離送水、采暖、浴室等冷暖水循環增壓及設備配套等，尤其適用于小型鍋爐給水。

D型臥式多級離心泵特點
1、水力模型，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，使用壽命長。
D型臥式多級離心泵使用條件
D型臥式多級泵輸送的介質溫度為0℃～80℃，允許進口壓力0.6，不含固體顆粒，溫度低于80℃的清水或物理化學性質類似于水的液體。

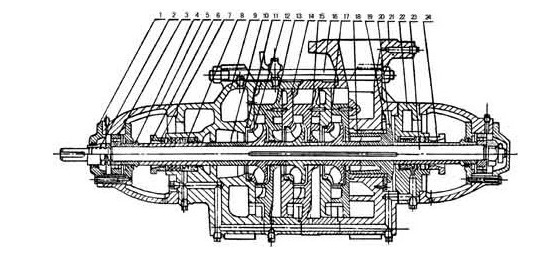

D型臥式多級泵結構圖

1、軸承蓋、2螺母、3軸承、4擋水套、5軸套架、6軸套甲；
7、填料壓蓋、8填料環、9進水段、10中間套、11密封環、12葉輪；
13、中段、14導葉擋板、15導翼套、16拉緊螺栓、17出水段導翼、18平衡套；

19平衡盤、20平衡環、21出水段、22尾蓋、23軸、24軸套乙

因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
