離心泵,SG立式管道泵,立式管道泵,穩壓管道泵,管道循環泵,冷卻循環泵,不銹鋼管道泵,噴淋管道泵簡介：
SG管道泵是為了高層建筑增壓送水,解決管道壓力過低而研制的立式離心泵,比目前應用的臥式離心泵具有很大的優越性。由于采用先進的機械密封,電機主軸直接按裝葉輪,幫有漏損少、效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便,并可根據揚程與流量的需要采用并串聯使用等特點。該泵做為常規離心泵的換代產品,代替了多種老式泵,目前已廣泛應用于各行業,已成普遍趨勢。
離心泵,SG立式管道泵,立式管道泵,穩壓管道泵,管道循環泵,冷卻循環泵,不銹鋼管道泵,噴淋管道泵用途：
SG管道泵主要適用于高層建筑,園林噴灌,管道增壓,冷熱水循環,易然易爆液體與腐蝕性液體輸送及各種鍋爐,供水、暖通、化工、石油管道設備配套。
1、SG管道泵適用于高層建筑增壓送水,園林噴灌、冷卻塔上水、遠距離輸水、制冷沖洗,浴室等冷暖水循環加壓.使用溫度80℃以下
2、SGP熱水型適用暖房、鍋爐等行業的高溫?zé)崴鰤貉h(huán)。使用溫度140℃以下。
3、SGP耐腐型是輸送腐蝕介質的不銹鋼管道離心泵,適用于食品、制藥、釀酒、化工等行業的工藝流程中使用使用溫度100℃以下。
4、SGB防爆型適用于石油、化學液體無腐蝕性易然易爆液體輸送。使用溫度80℃以下。
5、SGPB防腐防爆型適用于化工、化學液體等帶腐蝕性易烯易爆液體輸送。使用溫度140℃以下
離心泵,SG立式管道泵,立式管道泵,穩壓管道泵,管道循環泵,冷卻循環泵,不銹鋼管道泵,噴淋管道泵使用條件：
1、進口管水壓不大于3公斤/厘米2。
2、水質為清水,不應有纖維或固體顆粒,對熱水應為軟水。
3、介質溫度：冷水不低于0℃。
4、周圍環境溫度不超過±45℃。
5、電源電壓為380V,部分為220V。
注意：選用時按使用介質的情況選擇相應型號;對于特殊介質,訂貨時應特別注明,以便廠家?guī)椭x擇或特殊加工。

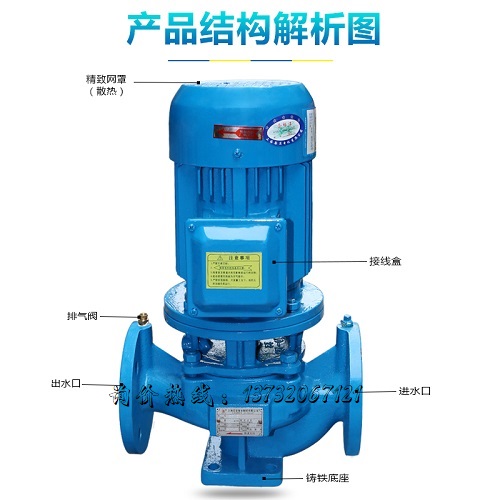

離心泵,SG立式管道泵,立式管道泵,穩壓管道泵,管道循環泵,冷卻循環泵,不銹鋼管道泵,噴淋管道泵結構示意圖：
|
如圖所示：該泵主要由電機和泵兩部分組成。電機為派生立式電機：泵由殼體、葉輪、機械密封等零件組成。
其連接過程為：電機①的加長軸上連裝機械密封④、葉輪③、并用墊圈⑤和螺母⑥緊固;泵體②和電機端蓋之間加一“O”型密封圈,然后用螺栓將兩者聯接牢固;泵與電機之間用密封擋水圈隔開,以防水外漏時,能保護電機安全運行。
|
離心泵,SG立式管道泵,立式管道泵,穩壓管道泵,管道循環泵,冷卻循環泵,不銹鋼管道泵,噴淋管道泵故障排除：
|
故障
|
原因
|
排除方法
|
|
1、水泵不出水
|
注入水泵的水不免,旋轉方向不對,葉輪流道堵塞。
|
再往水泵內注水,輸通葉輪流產,調正旋轉方向。
|
|
2、水泵流量不足
|
水泵部分淤塞,轉數太低,葉輪損壞,出口閥開度過大。
|
清洗耳恭聽水泵及管子,更換葉輪,增加水泵軸轉數,調節出口閥。
|
|
3、出口壓力不足
|
液體中有空氣,轉速太低葉輪損壞,出口閥開度過大。
|
排除液體中空氣,增加泵轉速,更換葉輪,調小出口閥。
|
4、泵消耗功率過大
(電機發熱)
|
機械缺陷如運轉間隙過小,電機軸彎,螺栓松動等,泵在太大的流量下工作即泵在遠低于額定揚程下工作。
|
檢查機械部分及時調整處理,調節器正出口閥使泵在額定流量和揚程附近工作。
|
|
5、水泵振動
|
管道系統支撐不好,葉輪部分堵塞造成不平衡產生氣蝕,液體中有空氣。
|
檢查泵支撐部門,擰緊螺母,輸通葉輪使其平衡,排除空氣。
|
|
6、水泵漏水
|
機械密封損壞,O型圈損壞,泵體漏水。
|
更換機械密封及O型圈,焊接泵體漏水處。
|
|
7、水泵噪音過重
|
軸承過熱缺油,水泵負荷過生重。
|
軸承處加油,按4排除。
|
離心泵,SG立式管道泵,立式管道泵,穩壓管道泵,管道循環泵,冷卻循環泵,不銹鋼管道泵,噴淋管道泵供應范圍、方式：
本廠可根據用戶要求設計,提供各種特殊參數與使用性能的管道離心泵,訂貨時,用戶應注明使用介質性能范圍及介質溫度,以便選擇相適應的型號規格,我廠可代辦運輸,用戶應在全同中填清詳細地址、到站、電話、聯系人等
本廠是一個制造各種水泵專業式廠,具有精良的設備,雄厚的設計能力及先進的工藝和豐富的生產管理經驗,產品質量不斷提高,同時完善了售后服務,并贏得了廣大用戶依賴和支持,我們深表感謝。
目前生產主要品種有管道離心泵,潛水排污泵、排污管道離心泵、液下泵、離心泵、磁力驅動泵、計量加油機,濃漿泵、水力噴射器等,規格齊全、質量?jī)?yōu)良,歡迎廣大新老用戶選購。
離心泵,SG立式管道泵,立式管道泵,穩壓管道泵,管道循環泵,冷卻循環泵,不銹鋼管道泵,噴淋管道泵性能參數：
|
型號
|
口徑
|
流量
|
揚程
|
效率
|
電機功率
|
電壓
|
轉速
|
|
mm
|
m3/h
|
m
|
%
|
KW
|
V
|
r/min
|
|
25SG4-20
|
25
|
4
|
20
|
60
|
0.75
|
220
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
60
|
0.75
|
220
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
60
|
0.75
|
220
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
60
|
0.75
|
220
|
2800
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
55
|
0.75
|
220
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
60
|
0.75
|
220
|
2800
|
|
25SG4-20
|
25
|
4
|
20
|
60
|
0.75
|
380
|
2800
|
|
25SG3-30
|
25
|
3
|
30
|
60
|
0.75
|
380
|
2800
|
|
25SG6.5-30
|
25
|
6.5
|
30
|
60
|
1.5
|
380
|
2800
|
|
25SG10-50
|
25
|
10
|
50
|
60
|
4
|
380
|
2800
|
|
32SG5-20
|
32
|
5
|
20
|
60
|
0.75
|
380
|
2800
|
|
32SG8-30
|
32
|
8
|
30
|
65
|
1.5
|
380
|
2800
|
|
32SG15-40
|
32
|
15
|
40
|
60
|
4
|
380
|
2800
|
|
32SG12-50
|
32
|
15
|
50
|
60
|
4
|
380
|
2800
|
|
32SG14-80
|
32
|
14
|
80
|
60
|
7.5
|
380
|
2800
|
|
40SG6-20
|
40
|
6
|
20
|
60
|
0.75
|
380
|
2800
|
|
40SG9-30
|
40
|
9
|
30
|
65
|
1.5
|
380
|
2800
|
|
40SG18-40
|
40
|
18
|
40
|
60
|
4
|
380
|
2800
|
|
40SG15-50
|
40
|
15
|
50
|
70
|
4
|
380
|
2800
|
|
40SG18-65
|
40
|
18
|
65
|
65
|
7.5
|
380
|
2800
|
|
40SG15-80
|
40
|
15
|
80
|
65
|
7.5
|
380
|
2800
|
|
型號
|
口徑
|
流量
|
揚程
|
效率
|
電機功率
|
電壓
|
轉速
|
|
mm
|
m3/h
|
m
|
%
|
KW
|
V
|
r/min
|
|
50SG10-7.5
|
50
|
10
|
7.5
|
55
|
0.75
|
380
|
2800
|
|
50SG10-15
|
50
|
10
|
15
|
60
|
0.75
|
380
|
2800
|
|
50SG12-25
|
50
|
12
|
25
|
65
|
1.5
|
380
|
2800
|
|
50SG15-30
|
50
|
15
|
30
|
65
|
2.2
|
380
|
2800
|
|
50SG18-40
|
50
|
18
|
40
|
65
|
4
|
380
|
2800
|
|
50SG16-50
|
50
|
16
|
50
|
65
|
4
|
380
|
2800
|
|
50SG20-65
|
50
|
20
|
65
|
65
|
7.5
|
380
|
2800
|
|
50SG25-80
|
50
|
25
|
80
|
65
|
15
|
380
|
2800
|
|
50SG30-100
|
50
|
30
|
100
|
65
|
22
|
380
|
2800
|
|
65SG30-15
|
65
|
30
|
15
|
65
|
2.2
|
380
|
2800
|
|
65SG30-27
|
65
|
30
|
27
|
65
|
4
|
380
|
2800
|
|
65SG40-40
|
65
|
40
|
40
|
65
|
7.5
|
380
|
2800
|
|
65SG30-50
|
65
|
30
|
50
|
65
|
7.5
|
380
|
2800
|
|
80SG35-20
|
80
|
35
|
20
|
65
|
4
|
380
|
2800
|
|
80SG50-30
|
80
|
50
|
30
|
65
|
7.5
|
380
|
2800
|
|
100SG50-30
|
100
|
50
|
30
|
65
|
7.5
|
380
|
2800
|
(滔浪泵閥專業生產銷售SG立式老式管道泵)
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員

|
