WSY、FSY型玻璃鋼液下泵概述：
WSY型、FSY型兩種型式的泵，1．WSY型泵為立式玻璃鋼液下旋渦泵。2．FSY型泵為立式玻璃鋼液下離心泵，該泵因伸入貯罐，貯槽的高層長短不同，設計液下高層800mm--3000mm之間任意選擇。只要液體高于泵體，即可不灌液而起動送液，平蓋板下設有泄漏孔，液體不會向貯罐外泄漏。
本泵與介質接觸的零部件，系用聚乙烯醇縮丁醛改性酚醛玻璃纖維，經高溫模壓成型的酚醛玻璃鋼制件，聯接管、出液管采用半干法卷制工藝制成的酚醛玻璃鋼管，葉輪軸套的裝配均用酚醛膠泥和泵軸粘成一體，液下各部裝配均用酚醛膠泥粘結，伸入液下全無金屬與介質接觸，耐腐性能可靠，產品具有輕質、高度、不變形、耐溫、耐腐蝕性能，在防腐方面可部分替代含鉬不銹鋼、鈦及鈦合金等貴重金屬。
泵在傳動和旋轉方向：泵通過爪型彈性聯軸器由電動機直接驅動，從電動機端看泵為順時針方向旋轉。
WSY、FSY型玻璃鋼液下泵特點：
1、泵為立式液下泵，外形美觀，直接安裝在被輸送介質的儲存器上，無額外占地面積，從而降低了基建投入。
2、取消了機械密封，解決了其他液下泵因機械密封容易磨損而須經常維修的煩惱，節約了泵的運行成本，提高了工作效率。
3、采用了獨特的記心式雙平衡葉輪，供輸送了不含固體顆粒等清潔的介質，振動噪音特低，效率高；采用開式雙平衡葉輪，供輸送不清潔帶有固體顆粒及短纖維的液體，運行平穩、不堵塞。
WSY、FSY型玻璃鋼液下泵用途：
FSY、WSY型立式玻璃鋼液下泵廣泛用于化工、石化、冶煉、染料、農藥、制藥、稀土、化肥等行業，在貯罐上輸送不含懸浮固體顆粒，不易結晶，溫度不高于100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的 理想設備。

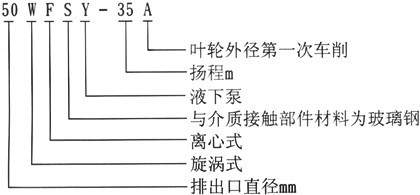

FSY、WSY型立式玻璃鋼液下泵型號意義：
WSY、FSY型玻璃鋼液下泵性能參數表：
|
型號
|
出口
直徑
mm
|
流量
|
揚程
m
|
轉速
r/min
|
功率（KW）
|
|
m3/h
|
L/S
|
軸
功率
|
電機
功率
|
|
25FSY-16
|
25
|
3.6
|
1
|
16
|
2900
|
0.713
|
1.5
|
|
25FSY-16A
|
25
|
3.27
|
0.91
|
13
|
2900
|
0.713
|
1.5
|
|
25FSY-25
|
25
|
3.6
|
1
|
15
|
2900
|
1.16
|
2.2
|
|
25FSY-25A
|
25
|
3.27
|
0.91
|
20
|
2900
|
1.16
|
2.2
|
|
25FSY-41
|
25
|
3.6
|
1
|
41
|
2900
|
2.51
|
4
|
|
25FSY-41A
|
25
|
3.27
|
0.91
|
33
|
2900
|
2.51
|
3
|
|
40FSY-16
|
32
|
7.2
|
2
|
16
|
2900
|
0.78
|
2.2
|
|
40FSY-16A
|
32
|
6.55
|
1.82
|
13
|
2900
|
0.78
|
1.5
|
|
40FSY-26
|
32
|
7.2
|
2
|
26
|
2900
|
1.45
|
3
|
|
40FSY-26A
|
32
|
6.55
|
1.82
|
21
|
2900
|
1.45
|
3
|
|
40FSY-40
|
32
|
7.2
|
2
|
40
|
2900
|
2.53
|
5.5
|
|
40FSY-40A
|
32
|
6.55
|
1.82
|
32
|
2900
|
2.53
|
5.5
|
|
50FY-16
|
40
|
14.4
|
4
|
16
|
2900
|
1.18
|
3
|
|
50FSY-16A
|
40
|
13.1
|
3.64
|
13
|
2900
|
1.18
|
3
|
|
50FSY-25
|
40
|
14.4
|
4
|
25
|
2900
|
1.96
|
4
|
|
50FSY-25A
|
40
|
13.1
|
3.64
|
20
|
2900
|
1.96
|
3
|
|
50FSY-40
|
40
|
14.1
|
4
|
40
|
2900
|
3.73
|
7.5
|
|
50FSY-40A
|
40
|
13.1
|
3.64
|
33
|
2900
|
3.73
|
5.5
|
|
65FSY-16
|
50
|
28.8
|
8
|
16
|
2900
|
2.16
|
4
|
|
65FSY-16A
|
50
|
26.2
|
7.28
|
13
|
2900
|
2.16
|
3
|
|
65FSY-25
|
50
|
28.8
|
8
|
25
|
2900
|
3.56
|
5.5
|
|
65FSY-25A
|
50
|
26.2
|
7.28
|
21
|
2900
|
3.56
|
5.5
|
|
65FSY-40
|
50
|
28.8
|
8
|
40
|
2900
|
6.04
|
11
|
|
65FSY-40A
|
50
|
26.2
|
7.28
|
33
|
2900
|
6.04
|
11
|
|
80FSY-15
|
65
|
54
|
15
|
15
|
2900
|
3.34
|
7.5
|
|
80FSY-15A
|
65
|
49.1
|
13.65
|
12
|
2900
|
3.34
|
7.5
|
|
80FSY-24
|
65
|
54
|
15
|
24
|
2900
|
5.43
|
11
|
|
80FSY-24A
|
65
|
49.1
|
13.65
|
20
|
2900
|
5.43
|
11
|
|
80FSY-38
|
65
|
54
|
15
|
38
|
2900
|
9.64
|
18.5
|
|
80FSY-38A
|
65
|
49.1
|
13.65
|
31
|
2900
|
9.64
|
15
|
|
100FSY-23
|
80
|
100.8
|
28
|
23
|
2900
|
9.25
|
18.5
|
|
100FSY-23A
|
80
|
91.8
|
25.5
|
18
|
2900
|
9.25
|
15
|
|
100FSY-37
|
80
|
100.8
|
28
|
37
|
2900
|
14.73
|
22
|
|
100FSY-37A
|
80
|
91.8
|
25.5
|
31
|
2900
|
14.73
|
22
|
WSY、FSY型玻璃鋼液下泵使用說明：
拆卸與裝配
（1）如更換或檢查葉輪，可關閉出口閥門，卸去法蘭連接螺栓和底板連接螺栓，用起重工具將泵吊出容器。
（2）將底板垂在支架上，卸去泵體的所有螺栓，取出泵蓋和葉輪螺母，用雙錘輕擊泵體，即可卸下葉輪。
（3）對更換滾動軸承或填料，則底板不動，只要卸去電機及相應支架，卸去泵聯軸器、壓蓋、圓螺母，取出軸承體。要更換填料，先取出填料壓蓋，再取出并更換的填料。
（4）裝配與拆缶NB,0次序相反，一定要注意軸上配件的同心度。
安裝、使用、維修
1、泵組裝后，盤動聯軸器，看是否轉動靈活。檢查是否有金屬磨擦聲，各部件螺母是否旋緊。
2、檢查泵軸和電機軸的同心度，兩聯軸器外圓左右差數不得超過0.1mm，兩聯軸器端面間隙保持1～2.5mm。
3、泵的吸人口到容器底部之間距離為2～3倍吸人口徑，泵體距器壁大于口徑的2,5倍。
4、泵的出液管路，應另設支架支撐，其重量不允許支撐在泵上。
5、檢查電機的旋轉方向，使泵的旋轉方向符合指示方向。
6、關閉出口管路上的閘閥及壓力表，接通冷卻水管。
7、起動電機，開壓力表，慢慢開啟出口管閘閥到需要的位置，投人正常運轉。
8、經常檢查泵和電機的情況，軸承溫升不應超過75℃，軸承盒內應加足夠黃油。
WSY、FSY型玻璃鋼液下泵材質：
|
材料
|
HT200
|
1Cr18Ni9Ti
|
Cr18Ni12M02Ti
|
|
葉輪
|
離心式雙
平衡葉輪
|
開式雙平
衡葉輪
|
|
代號
|
T
|
B
|
M
|
代號
|
L
|
K
|
WSY、FSY型玻璃鋼液下泵技術參數：
|
性能參數
|
|
流量范圍：≤100.8m3/h
|
揚程范圍：≤40m
|
|
功率范圍：≤22kw
|
配套電機：Y、YB型三相異步電機
|
|
電機冷卻：風冷式
|
|
額定電壓：380V±5%
|
額定頻率:50HZ
|
|
結構特征
|
|
安裝形式：立式液下安裝
|
泵體結構：立式單級
|
|
葉輪形式：半開式單吸
|
液下長度：≤5
|
|
密封形式：可選
|
|
|
主要材質
|
|
軸承材質：石墨、合金
|
軸套材質：石墨、合金
|
|
泵體材質：鑄鐵、碳鋼、不銹鋼
|
出口直徑：φ25mm-φ100mm
|
|
葉輪材質：鑄鐵、碳鋼、不銹鋼
|
泵軸材質:45#、不銹鋼
|
訂貨須知:
一、①產品名稱與WSY、FSY型玻璃鋼液下泵型號②口徑mm③液下泵揚程④流量m3/h⑤FY電機功率（KW）⑥液下泵轉速（r/min）⑦電壓〔V〕⑧液下泵材質⑨是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向滔浪泵閥公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們滔浪泵閥的水泵技術人員為您審核把關。
感謝您訪問我們滔浪泵閥的【www.americanroyalstore.com】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。

(滔浪泵閥專業生產銷售WSY、FSY型玻璃鋼液下泵)
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員
|
