LG型高層建筑多級給水泵，系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水的液體。LG系列泵為立式安裝，電機軸與泵軸通過爪型連軸器聯接，具有結構緊湊、噪音低、占地面積小等優點。
多級泵,LG便拆式多級離心泵,高層建筑增壓離心泵,立式便拆式離心泵,多級離心泵適用范圍
主要應用于高層建筑供水，也可應用于廠礦、企業給排水以及低壓鍋爐循環用水。
多級泵,LG便拆式多級離心泵,高層建筑增壓離心泵,立式便拆式離心泵,多級離心泵結構特點
1、水力模型：效率高，性能范圍。
2、更少的運行、維修費用：采用優質機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
3、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，最大地減少流動噪音。
4、立式結構，占地面積小。
多級泵,LG便拆式多級離心泵,高層建筑增壓離心泵,立式便拆式離心泵,多級離心泵技術參數
流量：3.0-50m3/h；
揚程：20-150m；
功率：0.75-30kw；
轉速：2900r/min；
口徑：φ25-φ80；
溫度范圍：0-+80℃；
工作壓力：≤1.2Mpa。

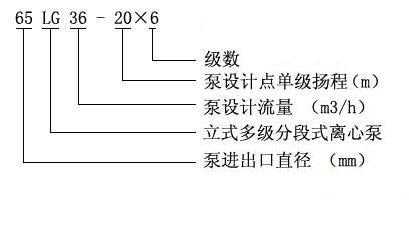

多級泵,LG便拆式多級離心泵,高層建筑增壓離心泵,立式便拆式離心泵,多級離心泵型號意義
多級泵,LG便拆式多級離心泵,高層建筑增壓離心泵,立式便拆式離心泵,多級離心泵性能參數表
|
型 號
|
流 量
(m3/h)
|
揚 程
(m)
|
轉 速
(r/min)
|
功 率(kW)
|
效 率
(%)
|
必 需
汽蝕余量
|
葉輪外徑
(mm)
|
|
軸功率
|
電機功率
|
|
25LG3-10×2
|
3.0
|
20
|
2900
|
0.39
|
0.75
|
42
|
2
|
98
|
|
25LG3-10×3
|
3.0
|
30
|
2900
|
0.58
|
1.1
|
42
|
2
|
98
|
|
25LG3-10×4
|
3.0
|
40
|
2900
|
0.78
|
1.5
|
42
|
2
|
98
|
|
25LG3-10×5
|
3.0
|
50
|
2900
|
0.97
|
1.5
|
42
|
2
|
98
|
|
25LG3-10×6
|
3.0
|
60
|
2900
|
1.17
|
2.2
|
42
|
2
|
98
|
|
25LG3-10×7
|
3.0
|
70
|
2900
|
1.36
|
2.2
|
42
|
2
|
98
|
|
25LG3-10×8
|
3.0
|
80
|
2900
|
1.56
|
2.2
|
42
|
2
|
98
|
|
25LG3-10×9
|
3.0
|
90
|
2900
|
1.75
|
2.2
|
42
|
2
|
98
|
|
25LG3-10×10
|
3.0
|
100
|
2900
|
1.95
|
3
|
42
|
2
|
98
|
|
25LG3-10×11
|
3.0
|
110
|
2900
|
2.14
|
3
|
42
|
2
|
98
|
|
25LG3-10×12
|
3.0
|
120
|
2900
|
2.33
|
4
|
42
|
2
|
98
|
|
25LG3-10×13
|
3.0
|
130
|
2900
|
2.53
|
4
|
42
|
2
|
98
|
|
25LG3-10×14
|
3.0
|
140
|
2900
|
2.72
|
4
|
42
|
2
|
98
|
|
25LG3-10×15
|
3.0
|
150
|
2900
|
2.92
|
4
|
42
|
2
|
98
|
|
32LG6.5-15×2
|
6.5
|
30
|
2900
|
1.00
|
1.5
|
53
|
2.4
|
116
|
|
32LG6.5-15×3
|
6.5
|
45
|
2900
|
1.50
|
2.2
|
53
|
2.4
|
116
|
|
32LG6.5-15×4
|
6.5
|
60
|
2900
|
2.00
|
3
|
53
|
2.4
|
116
|
|
32LG6.5-15×5
|
6.5
|
75
|
2900
|
2.50
|
4
|
53
|
2.4
|
116
|
|
32LG6.5-15×6
|
6.5
|
90
|
2900
|
3.00
|
4
|
53
|
2.4
|
116
|
|
32LG6.5-15×7
|
6.5
|
105
|
2900
|
3.50
|
5.5
|
53
|
2.4
|
116
|
|
32LG6.5-15×8
|
6.5
|
120
|
2900
|
4.00
|
5.5
|
53
|
2.4
|
116
|
|
40LG12-15×2
|
12
|
30
|
2900
|
1.63
|
2.2
|
60
|
2.9
|
120
|
|
40LG12-15×3
|
12
|
45
|
2900
|
2.45
|
3
|
60
|
2.9
|
120
|
|
40LG12-15×4
|
12
|
60
|
2900
|
3.27
|
4
|
60
|
2.9
|
120
|
|
40LG12-15×5
|
12
|
75
|
2900
|
4.08
|
5.5
|
60
|
2.9
|
120
|
|
40LG12-15×6
|
12
|
90
|
2900
|
4.90
|
5.5
|
60
|
2.9
|
120
|
|
40LG12-15×7
|
12
|
105
|
2900
|
5.72
|
7.5
|
60
|
2.9
|
120
|
|
40LG12-15×8
|
12
|
120
|
2900
|
6.54
|
7.5
|
60
|
2.9
|
120
|
|
50LG24-20×2
|
24
|
40
|
2950
|
3.79
|
5.5
|
69
|
3.15
|
134
|
|
50LG24-20×3
|
24
|
60
|
2950
|
5.68
|
7.5
|
69
|
3.15
|
134
|
|
50LG24-20×4
|
24
|
80
|
2950
|
7.58
|
11
|
69
|
3.15
|
134
|
|
50LG24-20×5
|
24
|
100
|
2950
|
9.47
|
11
|
69
|
3.15
|
134
|
|
50LG24-20×6
|
24
|
120
|
2950
|
11.37
|
15
|
69
|
3.15
|
134
|
|
65LG36-20×2
|
36
|
40
|
2950
|
5.41
|
7.5
|
72.5
|
3.4
|
136
|
|
65LG36-20×3
|
36
|
60
|
2950
|
8.11
|
11
|
72.5
|
3.4
|
136
|
|
65LG36-20×4
|
36
|
80
|
2950
|
10.82
|
15
|
72.5
|
3.4
|
136
|
|
65LG36-20×5
|
36
|
100
|
2950
|
13.52
|
18.5
|
72.5
|
3.4
|
136
|
|
65LG36-20×6
|
36
|
120
|
2950
|
16.23
|
22
|
72.5
|
3.4
|
136
|
|
80LG50-20×2
|
50
|
40
|
2950
|
7.26
|
11
|
75
|
3.8
|
135
|
|
80LG50-20×3
|
50
|
60
|
2950
|
10.89
|
15
|
75
|
3.8
|
135
|
|
80LG50-20×4
|
50
|
80
|
2950
|
14.52
|
18.5
|
75
|
3.8
|
135
|
|
80LG50-20×5
|
50
|
100
|
2950
|
18.16
|
22
|
75
|
3.8
|
135
|
|
80LG50-20×6
|
50
|
120
|
2950
|
21.78
|
30
|
75
|
3.8
|
135
|
.jpg)
|
|
型 號
|
L
|
h
|
B
|
b
|
n-φd
|
進口法蘭(J)
|
出口法蘭(J)
|
|
Djn
|
Dj
|
Dj2
|
n-φd
|
Dcn
|
Dc
|
Dc2
|
n-φdc
|
|
25LG
|
130
|
85
|
230
|
190
|
4-φ18
|
25
|
115
|
85
|
4-M12
|
25
|
115
|
85
|
4-φ14
|
|
32LG
|
145
|
63
|
260
|
220
|
4-φ18
|
32
|
140
|
100
|
4-M16
|
32
|
140
|
100
|
4-φ18
|
|
40LG
|
145
|
70
|
260
|
220
|
4-φ18
|
40
|
150
|
110
|
4-M16
|
40
|
150
|
110
|
4-φ18
|
|
50LG
|
180
|
80
|
300
|
248
|
4-φ23
|
50
|
165
|
125
|
4-M16
|
50
|
165
|
125
|
4-φ18
|
|
65LG
|
180
|
90
|
300
|
248
|
4-φ23
|
65
|
185
|
145
|
4-M16
|
65
|
185
|
145
|
4-φ18
|
|
80LG
|
187
|
112
|
315
|
272
|
4-φ23
|
80
|
200
|
160
|
8-M16
|
80
|
200
|
160
|
8-φ18
|
|
100LG
|
187
|
122
|
315
|
272
|
4-φ23
|
100
|
220
|
180
|
8-M16
|
100
|
220
|
180
|
8-φ18
|
|
型 號
|
聯接板尺寸
|
剛性聯接水泥臺座基礎尺寸
|
|
A×A
|
B×B
|
C×C
|
H
|
d1
|
d2
|
D×D
|
E×E
|
F×F
|
H
|
d
|
h
|
|
25LG
|
190
|
340
|
400
|
60
|
φ14或φ18
|
φ18
|
191
|
500
|
550
|
250
|
60
|
200
|
|
32LG
|
220
|
440
|
500
|
60
|
φ14或φ18
|
φ18
|
219
|
500
|
550
|
250
|
60
|
200
|
|
40LG
|
220
|
440
|
500
|
60
|
φ14或φ18
|
φ24
|
219
|
500
|
550
|
250
|
80
|
250
|
|
50LG
|
248
|
540
|
600
|
60
|
φ18或φ22
|
φ24
|
248
|
550
|
600
|
350
|
80
|
250
|
|
65LG
|
248
|
540
|
600
|
60
|
φ18或φ22
|
φ24
|
248
|
550
|
600
|
350
|
80
|
250
|
|
80LG
|
272
|
540
|
600
|
60
|
φ18或φ22
|
φ24
|
272
|
600
|
650
|
350
|
80
|
250
|
|
100LG
|
272
|
540
|
600
|
60
|
φ22
|
φ24
|
272
|
600
|
650
|
350
|
80
|
250
|
LG立式多級泵的起動、運轉和停車:
一、起動
1、LG便拆式高層建筑給水多級離心泵用于有吸程場合，即進口為負壓時，應先向進口路中進行灌水排氣或用真空泵引水，使水充滿整個泵和
進口管路，注意進口管路必須密封，不得有漏氣現象存在。
2、關閉出口管上的閘閥及壓力計旋塞，以減小起動電流。
3、用手轉動轉子幾圈，使軸承潤滑并檢查泵內葉輪和密封環動轉有無碰擦，如轉不動，不應起動，直至找出故障原因為止。
4、試起動， 電機轉向應和泵上的箭頭指向一致，打開壓力計旋塞。
5、當轉子達到正常運轉后，壓力計顯示出壓力時，逐漸打開出口閘閥，調節至所需工況。
二、運轉
1、LG便拆式高層建筑給水多級離心泵在運轉時，必須注意觀察儀表讀數，盡量使泵在銘牌規定的流量揚程附近工作，嚴防大流量運行。
2、定時檢查電機電流值不應超過額定電流。
3、LG便拆式高層建筑給水多級離心泵的軸承溫度不得高于75℃ ，并不得超過外界溫度35℃。
4、易損件磨損過不應及時更換。
5、發現異常現象，立即停機檢查原因。
三、停車
1、關閉出水管路上的閘閥，關閉真空表旋塞。
2、停止電機，然后關閉壓力計旋塞。
3、如有冬季寒冷季節，應將泵內液體放盡，以免凍裂。
4、長期停止使用，應將泵拆卸，清洗上油，妥善保管。
LG立式多級泵運行中維護與保養：
1、進水管路必須高度密封，不能漏水、漏氣；
2、禁止LG便拆式高層建筑給水多級離心泵在汽蝕狀態下長期運行；
3、禁止LG便拆式高層建筑給水多級離心泵在大流量工況運行時，電機超電流長期運行；
4、定時檢查LG便拆式高層建筑給水多級離心泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
5、LG便拆式高層建筑給水多級離心泵在運行中應有專人看管，以免發生意外；
6、LG便拆式高層建筑給水多級離心泵每運行500小時應對軸承進行加油；
7、LG便拆式高層建筑給水多級離心泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大，應停車檢查，必要進可更換易損零件及軸承，機組大修期一般為一年。
LG立式多級泵機械密封的維護與保養:
1、機械密封潤滑液應清潔無固體顆粒；
2、嚴禁機械封在干磨情況下工作；
3、起動前應盤動泵（電機）幾圈，以免突然起動造成機械密封斷裂損壞。
泵的裝配和拆卸指導
（一）部件的組裝
1、將軸承、底蓋裝在進水段上；
2、將軸套裝在主軸的下端，并用螺釘固定；
3、將導葉裝進中段，末導葉裝進出水段；
（二）總裝
1、先將主軸裝入進水段的軸承內；
2、再將第一個葉輪進口向下套進主軸上，直至葉輪的進口與進水段配合，轉動主軸是否輕快；
3、在主軸上套進一個軸套，直至與葉輪相碰；
4、將中段（已裝好導葉）套進主軸并與進水段配合；
5、繼續2、3、4直至完成N-1級的中段裝配；
6、將最后一個葉輪進口向下套進主軸上，直至葉輪的進口與中段配合，轉動主軸是否輕快；
7、墊上鎖緊墊片并鎖緊；
8、擰緊主軸鎖緊螺母；
9、將出水段（裝好末導葉）套進主軸并與中段配合；
10、旋入四根拉緊螺桿，并擰緊；
11、裝上機封，并蓋上機封壓蓋；
12、裝上電機機架、電機、聯軸器；
13、LG便拆式高層建筑給水多級離心泵的訴卸過程按上述相反步驟進行。
（三）注意事項
1、裝配過程中不能損壞密封紙墊；
2、所有的配合面必須干凈，無任何顆粒；
3、機械的端面應小涂潤滑沒并對中。
LG立式多級泵常見故障分析及其排除方法:
|
故障現象
|
可能產生的原因
|
排除方法
|
水泵不吸水壓力表和
真空表指針劇烈跳動
|
1、灌注引水不夠2、管路與儀表聯接處漏氣3、吸程過高
|
1、檢查底閥是否漏水,再灌足引水2、擰緊漏氣處3、降低吸水高度
|
水泵不吸水真空表
表示高度真空
|
1、底閥沒有打開或已堵塞2、吸水管路阻力太大3、過濾器堵塞
|
1、檢查底閥2、更換吸水管3、清理過濾器
|
壓力表有壓力
但仍不出水
|
1、出水管阻力太大2、旋轉方向不對3、出口管閥門未開4、葉輪堵塞
|
1、檢查或縮短水管2、檢查電機,兩相互調3、打開出口閥4、清除葉輪內的污物
|
|
達不到設計流量
|
1、有空氣吸入2、由于水位降低，淹沒深度不夠3、葉輪內有異物堵塞4、轉子部分嚴重磨損
|
1、檢查漏氣部位并排除2、延長吸水管,加深淹深度3、拆卸并清除異物4、更換密封環
|
|
泵消耗功率過大
|
1、機封壓得過緊，并發熱2、流量過大3、回轉體與殼體有碰擦4、泵軸承磨損5、泵軸彎曲
|
1、適當放松2、關小閘門開度3、修整4、更換軸承5、更換或者說校正
|
|
泵振動加大
|
1、葉輪局部有堵塞2、葉輪破損3、流量過小4、泵軸與電動機不同心5、軸承破損6、混入空氣，發生汽蝕
|
1、拆卸并清除異物2、更換3、稍開出口閥4、定點找正5、更換6、改變吸入位,改善吸水管
|
因產品生產批次、型號不同，產品圖片及外形尺寸等僅供參考，詳情可聯系我們的銷售人員

|
